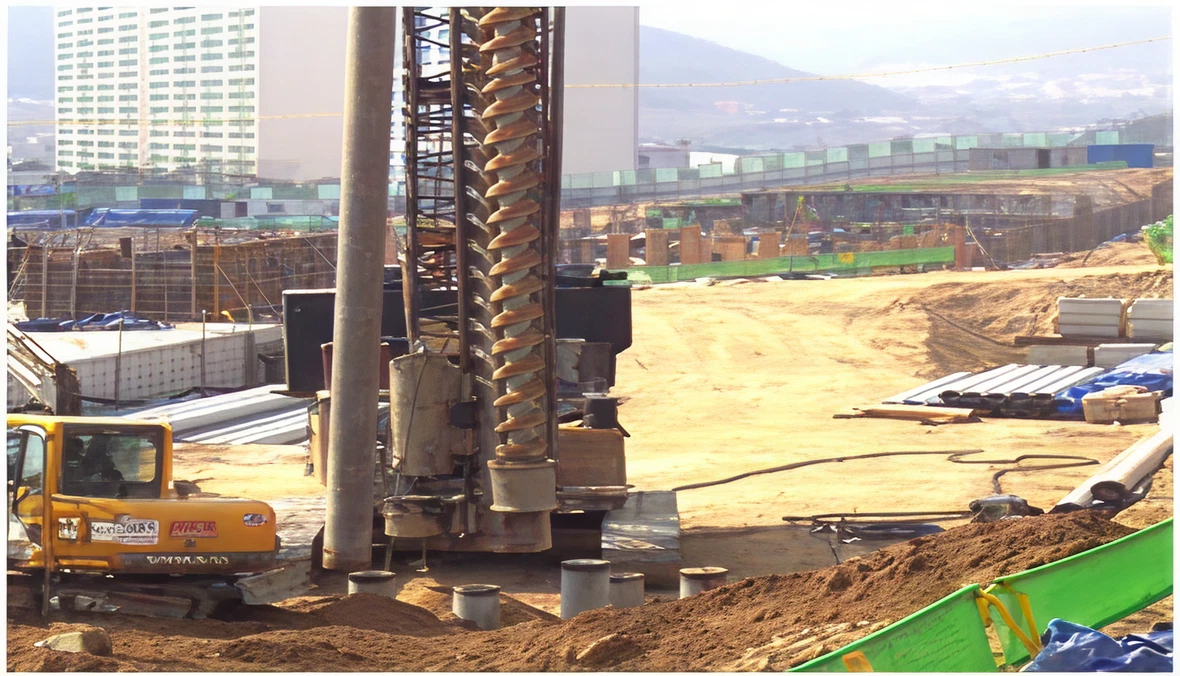

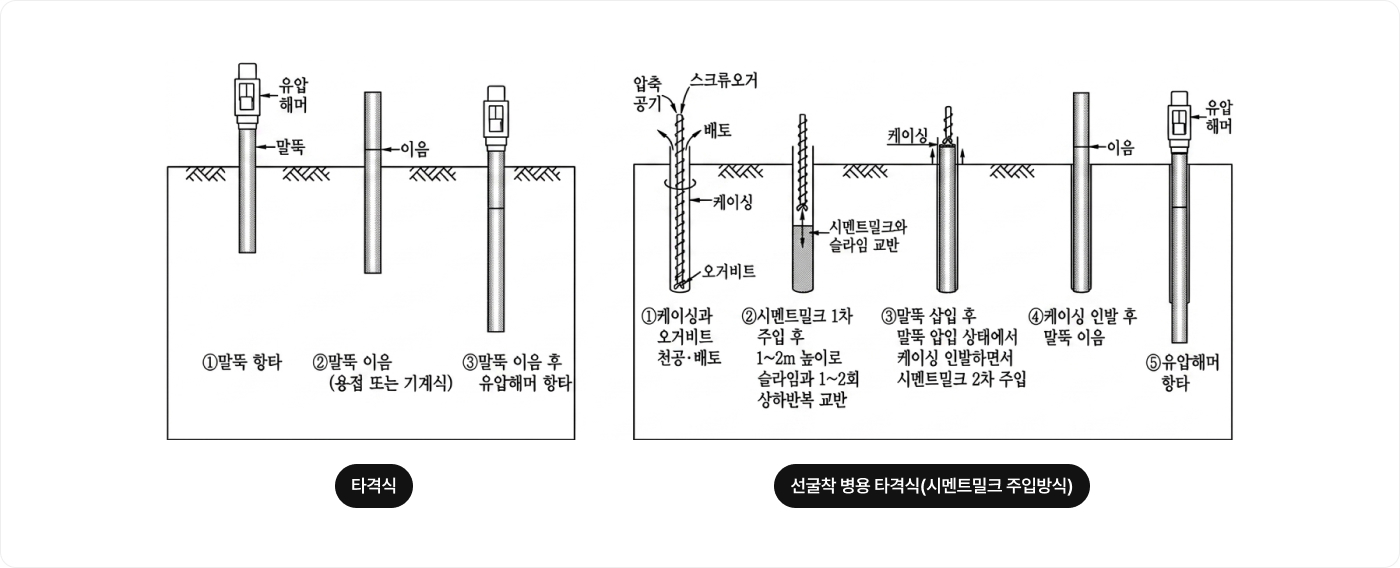

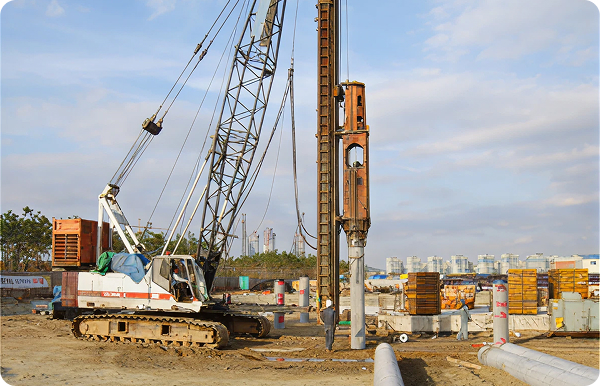

직타 공법

• 비배토 말뚝 공법으로 선굴착없이 항타기의 타격 에너지를 직접 파일에 전달하여
  전달 에너지에 의해 말뚝이 관입됩니다.
• 리더에 유압 해머를 장착하여 시공합니다.
• 유압 해머는 7, 10, 13 ton을 주로 사용하며, 말뚝의 제원에 따라 선택합니다.
• 시공 전에 WEAP 해석을 통한 driverability를 확인 후 시공합니다.
• 배토 말뚝 공법에 비하여 경제적인 시공이 가능하나 주변 환경 영향의 문제를
  사전 검토 후 적용하여야 합니다.

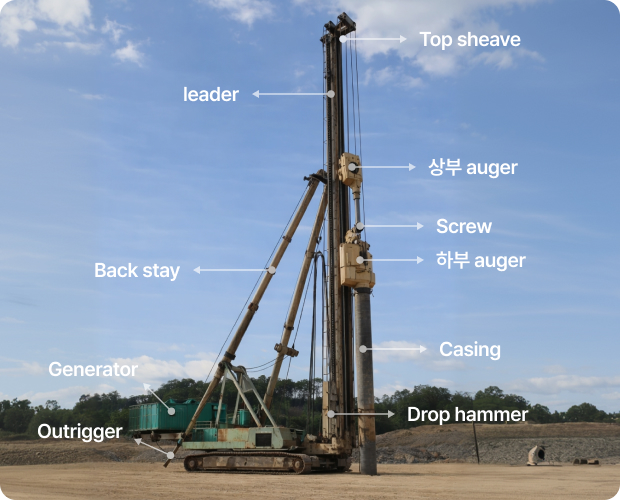

DRA (Dual Respective Auger)

DRA은 상하부의 분리, 장착된 오거와 케이싱이 상호 역회전하며 지반을 굴착하는 방식입니다.

DRA 공법의 특징

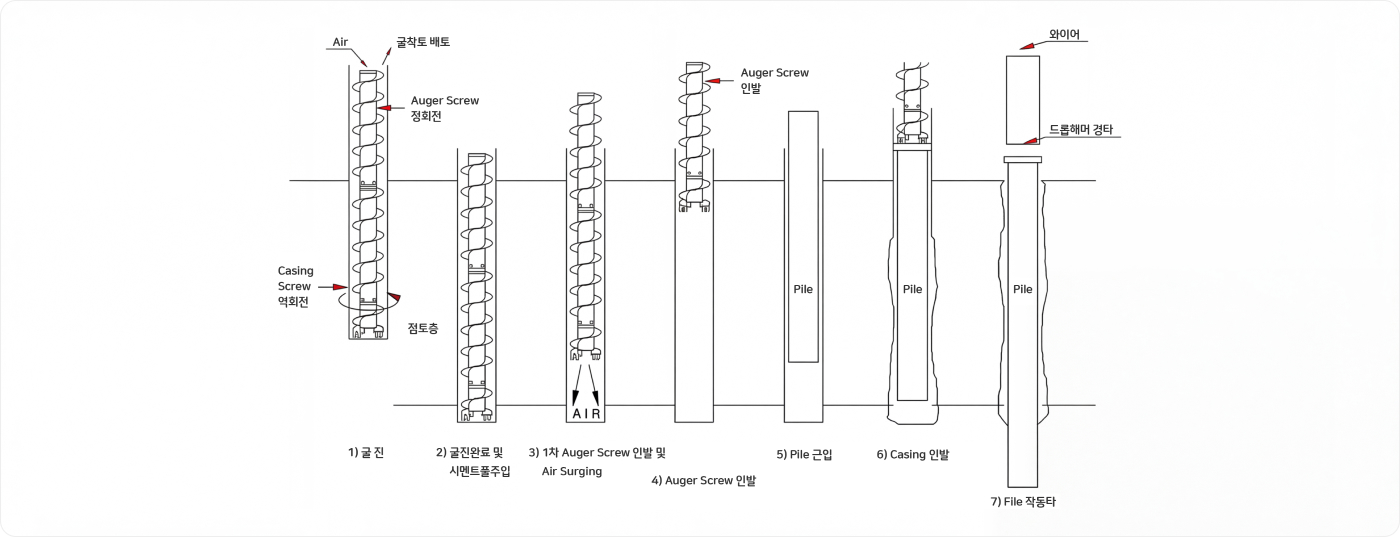

시공순서

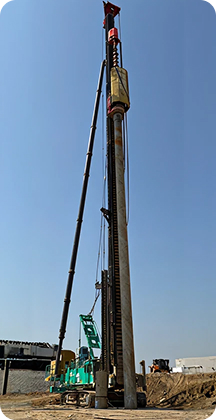

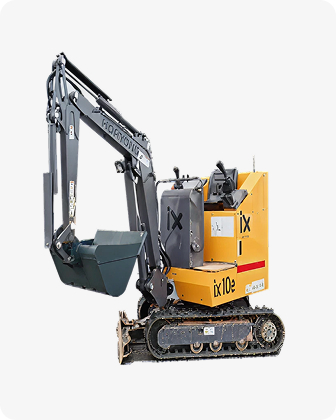

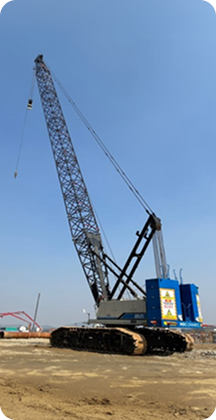

장비 구성 및 인원 구성

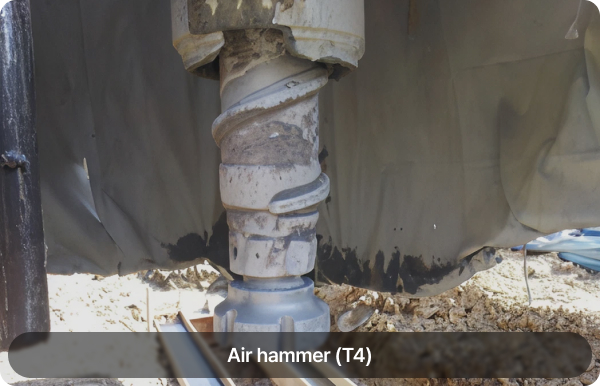

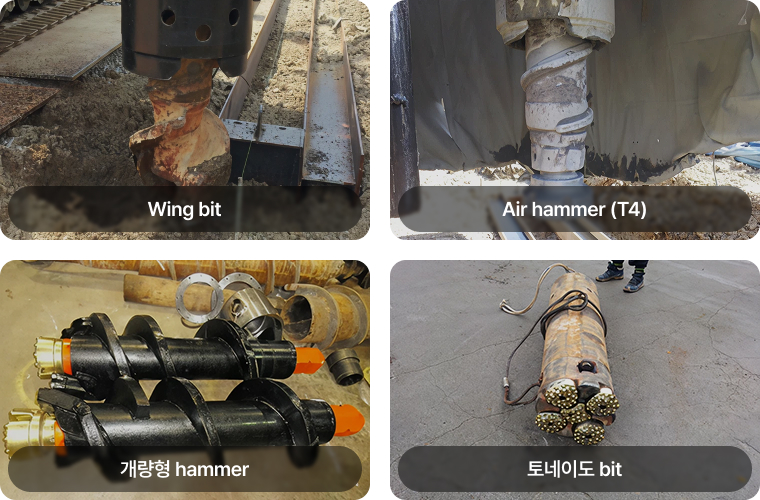

T4 공법의 특징

장단점

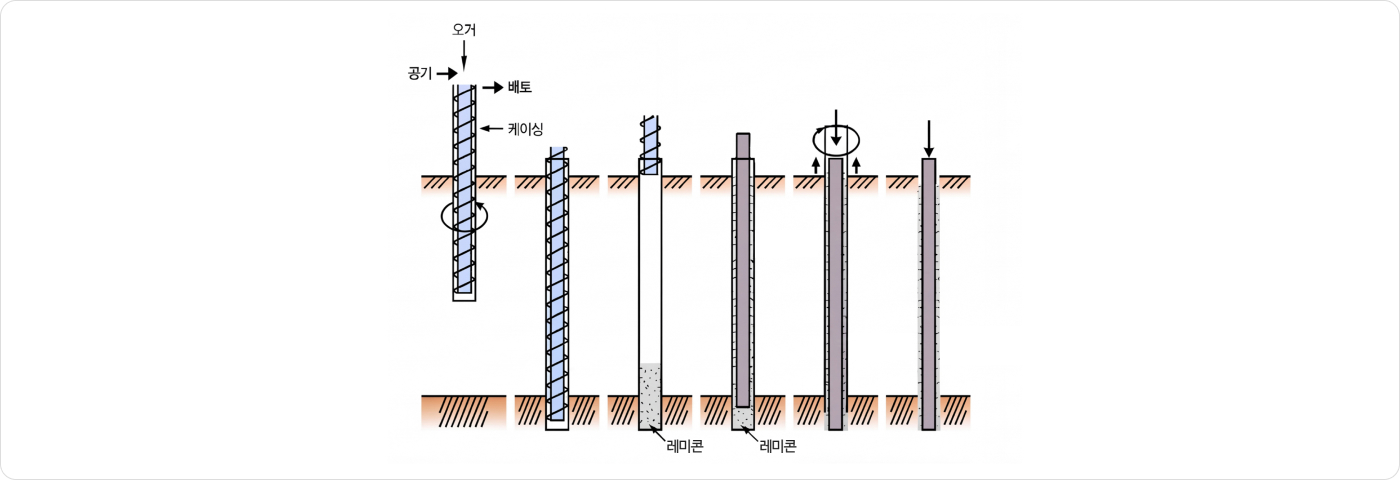

PRD (Percussion Rotary Drilling)

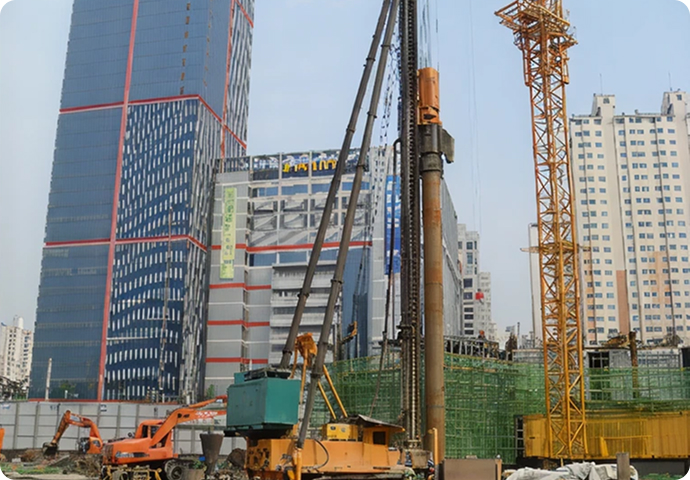

시공 순서

적용 권장 상황

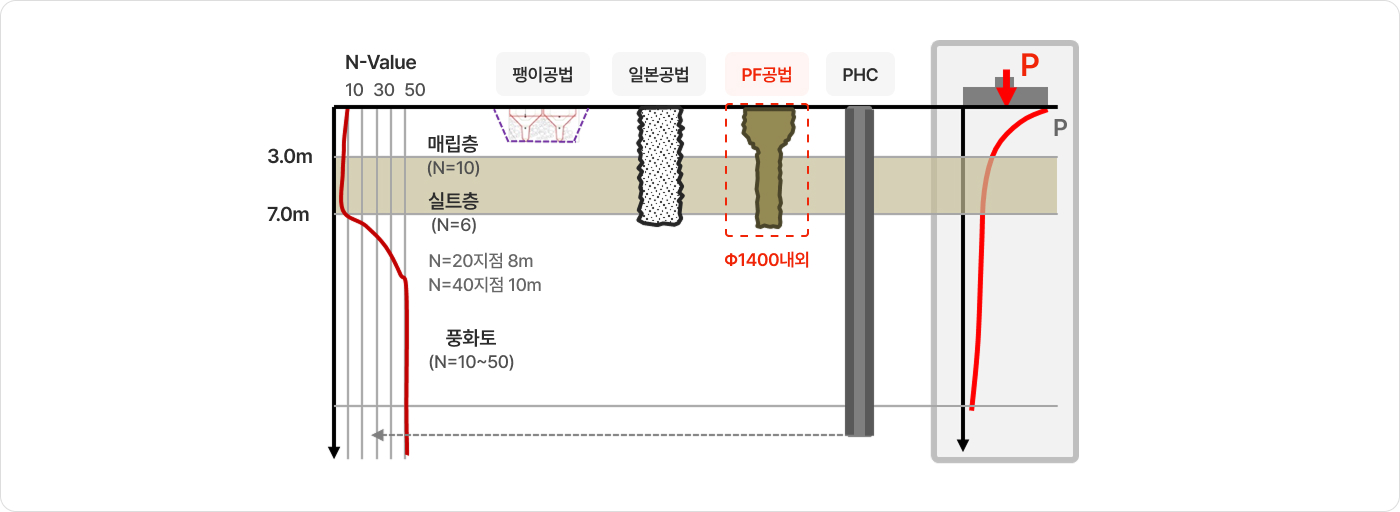

하중전달 Mechanism

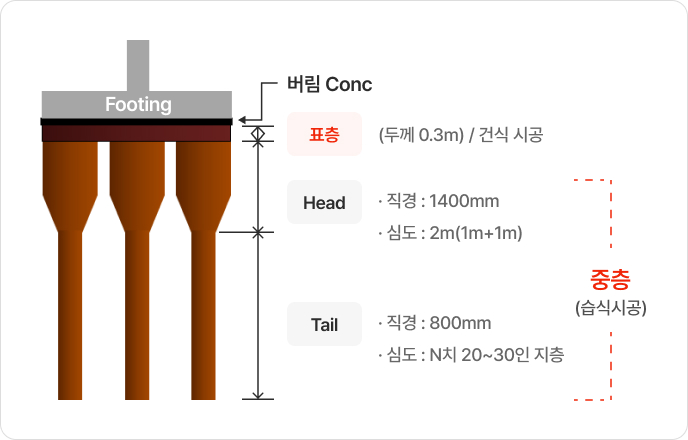

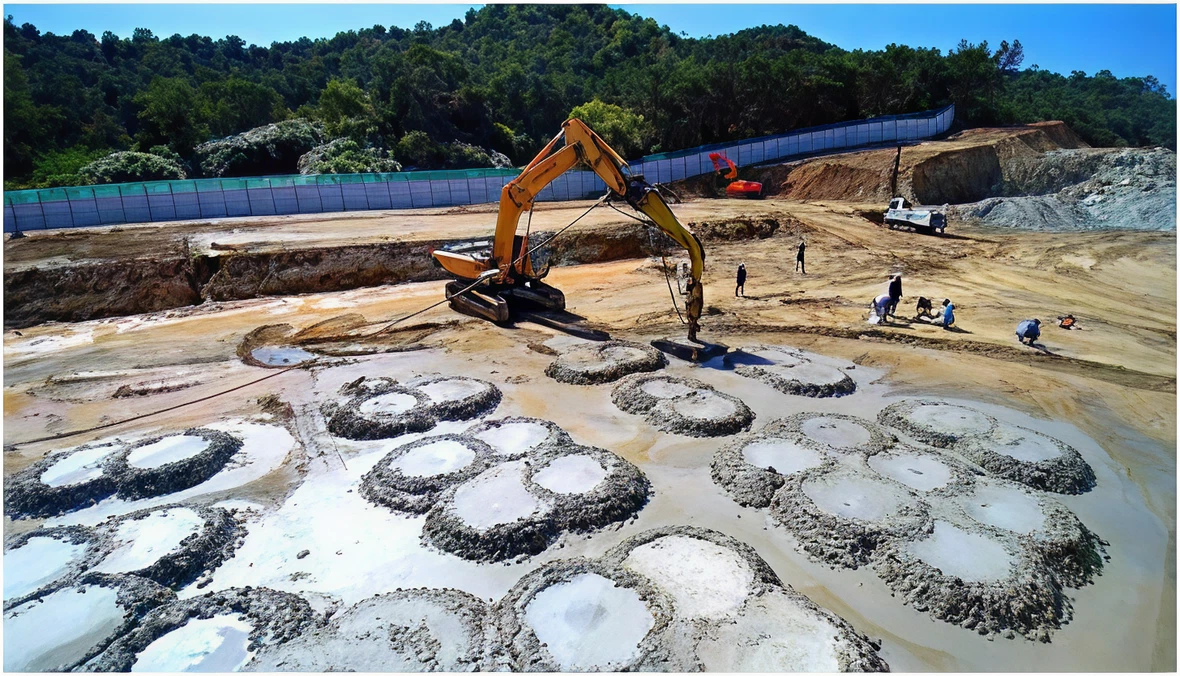

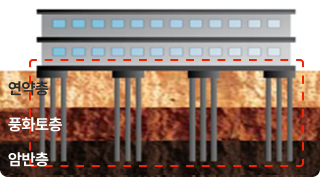

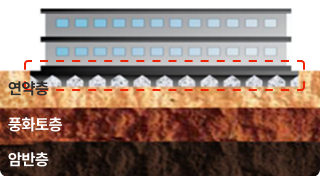

PF공법 표준단면도 및 지지 Mechanism

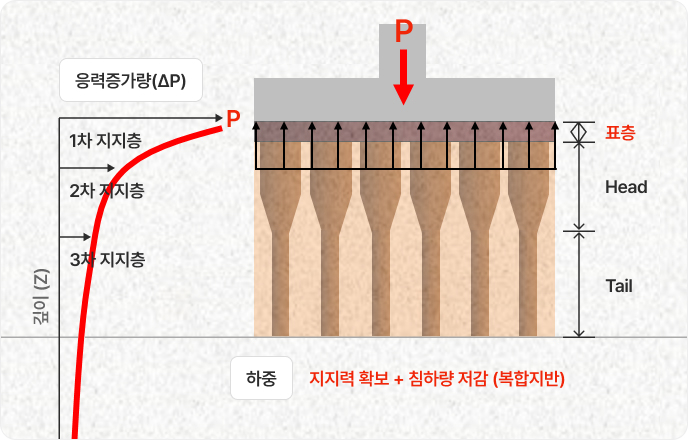

표준단면도 및 단면별 형성과정

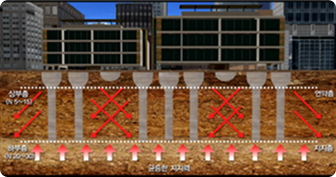

PF공법 지지 Mechanism

철거 공사 개요

철거 공사는 단순히 건축물을 해체하는 것 뿐만 아니라, 철거 시 발생하는 안전 및 환경 문제를 예방하기 위하여
반드시 인허가 절차를 거쳐야 합니다.

인허가 절차

철거 공사 순서

사전 조사

인허가

석면 해체

내외부 마감재 철거

구조체 철거

철거 공법



구분	기계식 (Mechanical method)		파쇄 (Cutting and Sawing method)		발파 공법

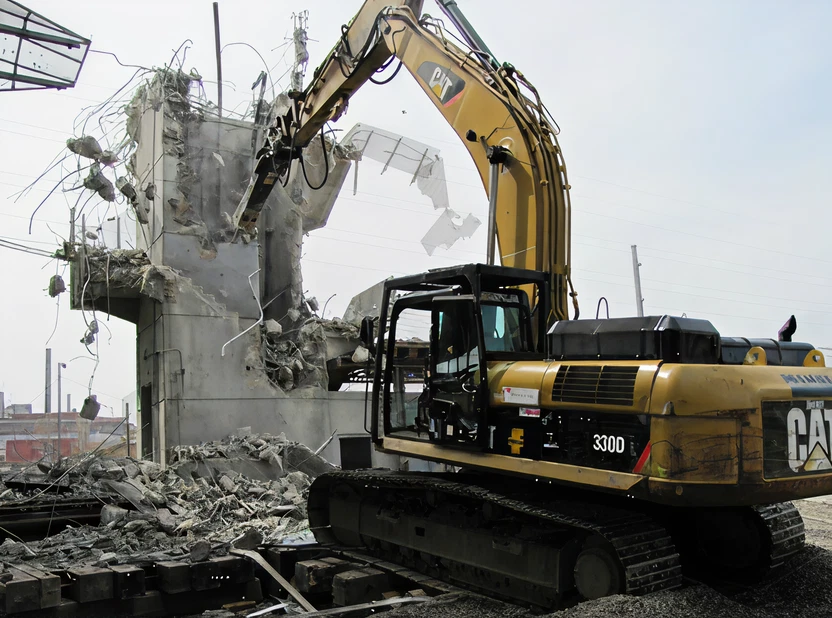

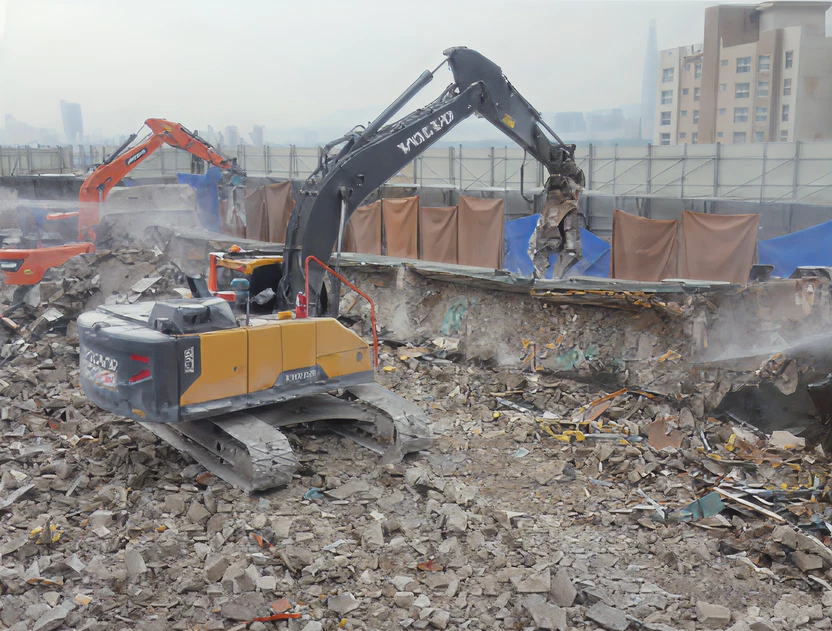

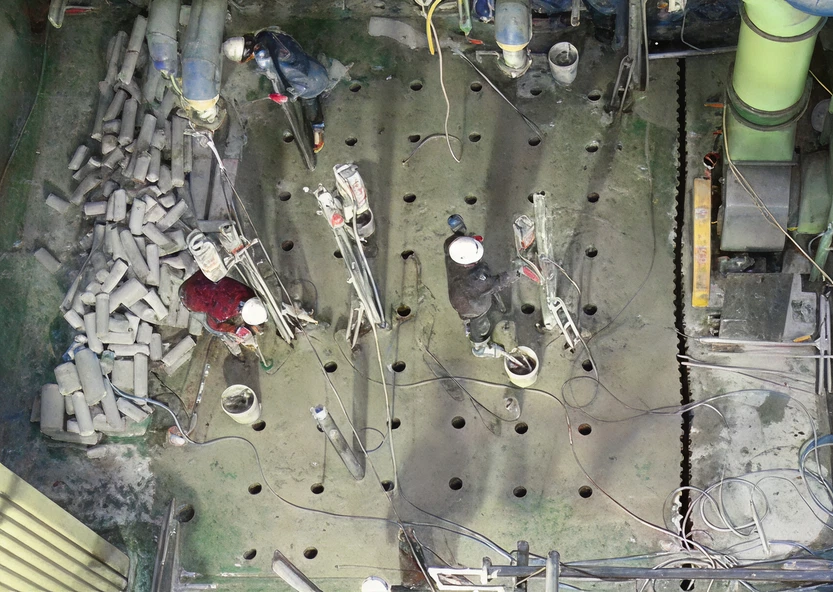

	압쇄 공법	브레이커 공법	Wire saw	Core boring

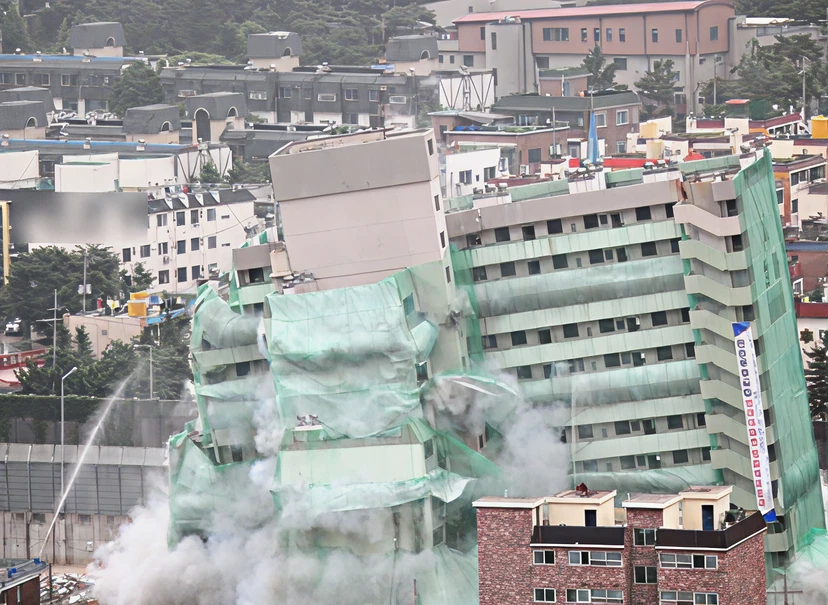

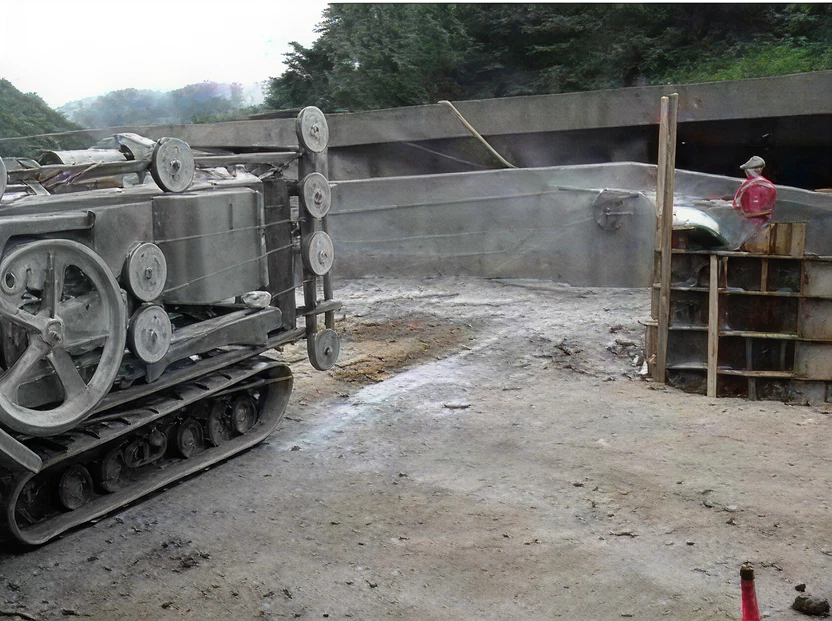

개요	굴착기에 압쇄기 (Crusher) 장착 후 장비의 유압력에 의해 구조물 파쇄	굴착기에 유압 브레이커를 장착 후 대상 구조물에 타격하여 구조물 파쇄	Diamond가 박힌 와이어를 대상 구조물에 감고 고속으로 회전시켜 부재를 절단	Diamond 코어비트를 이용하여 콘크리트에 천공하는 방식	화약의 폭발 압력에 의하여 구조물을 일시에 파쇄하는 방식
장점	소음, 진동이 적어 도심지 적용 유리	구조물 형태에 제한이 적음 강력한 파쇄력 작업 속도 빠름	소음 및 진동이 거의 없음 구조물 형태, 크기 제한 없음 수중 작업 가능	소음 및 진동이 비교적 적음 소형 구조물 철거에 유리	작업 속도 매우 빠름
단점	구조물이 두꺼운 경우 불리 작업 속도 다소 느림	소음, 진동 과다 철근이 많은 구조물은 한계가 있음	장비 설치 및 운용 비용 과다 작업 속도 매우 느림	대규모 철거에 부적합 작업 속도 매우 느림	별도의 인허가 필요 비산물에 의한 민원 및 안전 우려
이미지

연약지반이란?

지반 위에 구축될 상부 구조물을 충분히 지지할 수 없는 상태의 지반으로 지지력 부족, 과도한 침하 등이 예상되는 지반을 말합니다.
따라서 연약지반은 구조물의 하중과의 관계에서 상대적인 개념으로 사용되어져야 합니다.
그러나 일반적으로 N치 10 이하의 사질토, 점성토 지반을 통칭하는 개념으로 사용됩니다.

연약지반 개량 mechanism

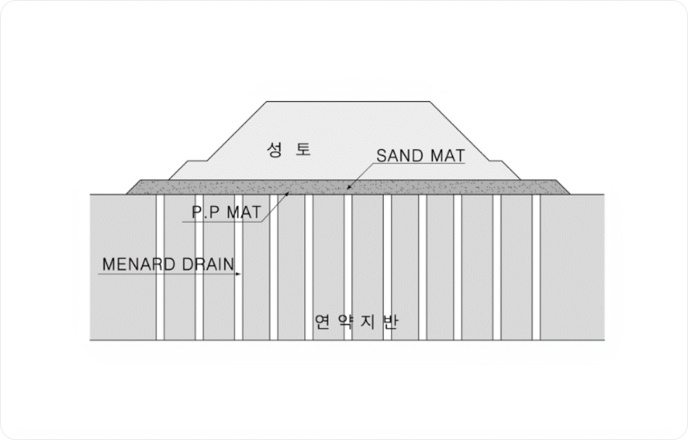

PBD 공법 개요

지반의 전단 강도를 증진시킬 목적으로 지반 내에 플라스틱 연직 배수관을 일정 간격으로 삽입하여
점토층 연약 지반의 배수를 통한 압밀을 촉진하는 공법입니다.

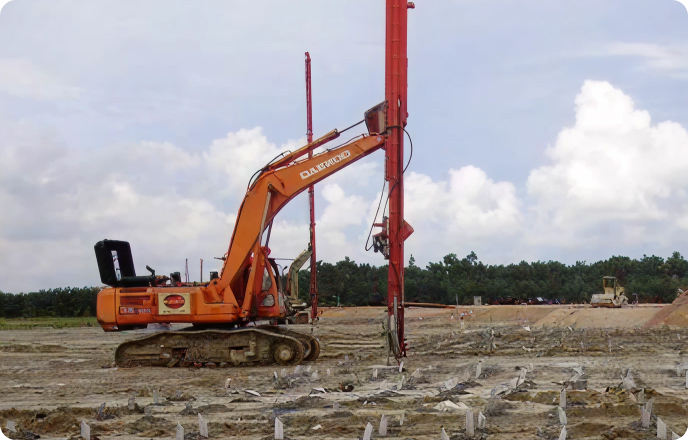

시공 전경

PBD 공법

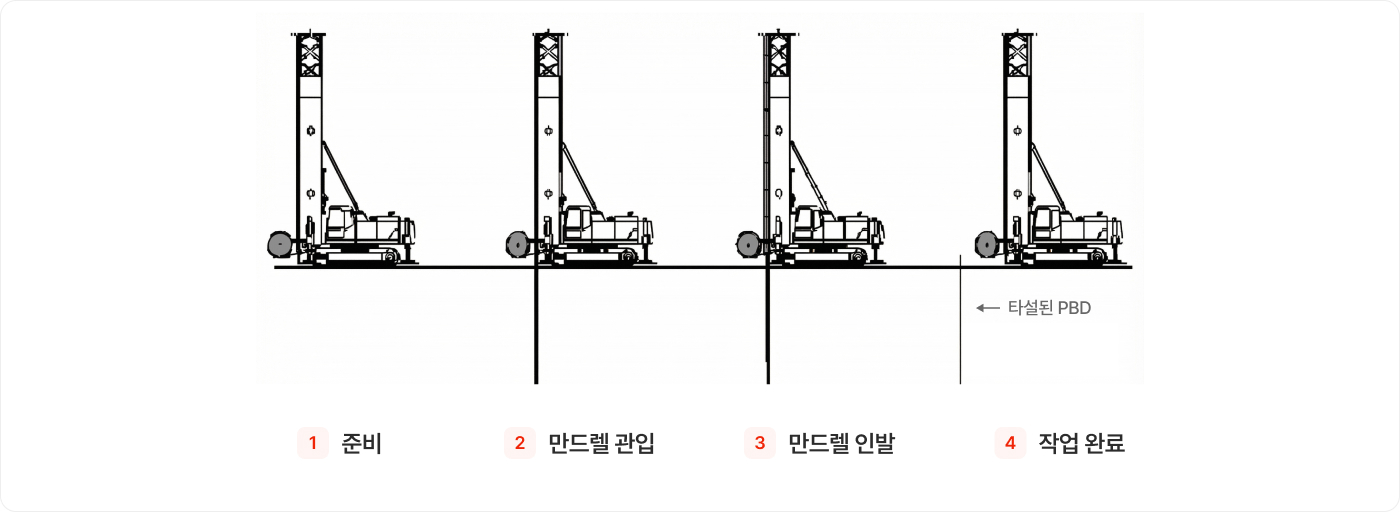

시공 순서

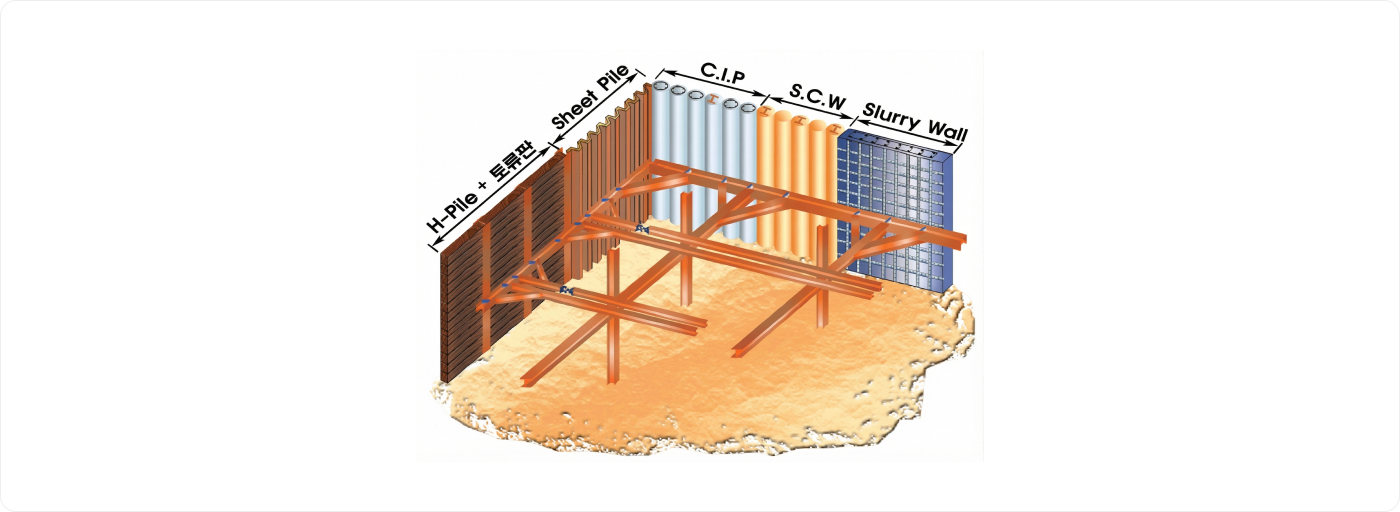

강재가시설공사 개요

지반을 굴착할 때 주변 지반의 붕괴, 붕락 등을 방지할 목적으로 강재 (鋼材)를 이용하여 흙막이공법의 요소인
SHEET-PILE 및 지보 (WALE + STRUT) 등의 가설 구조물을 설치하는 공사입니다.

흙막이공법 비교표

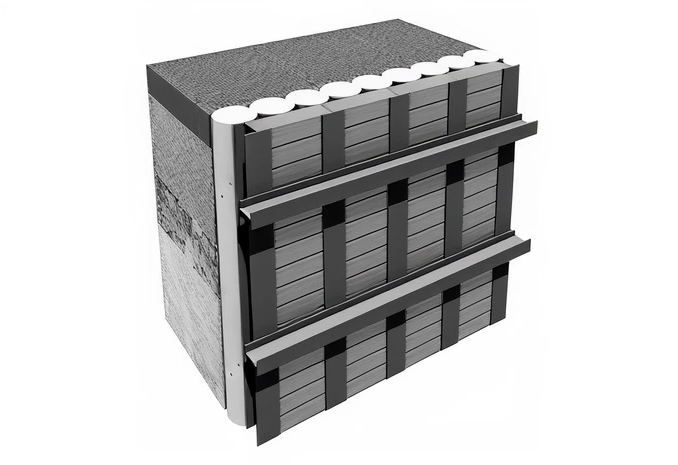

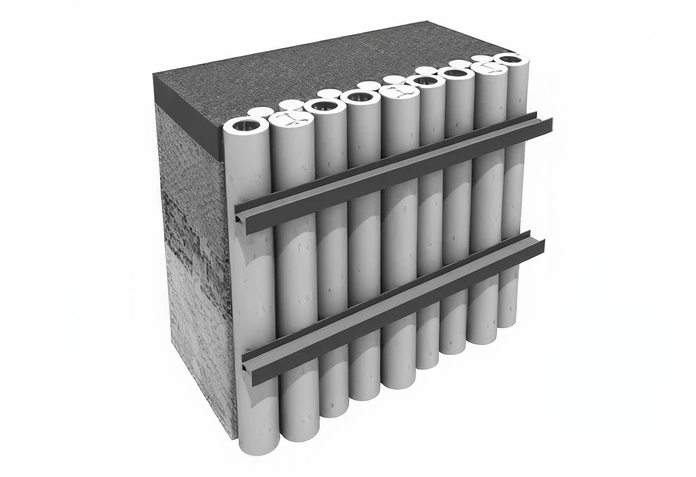

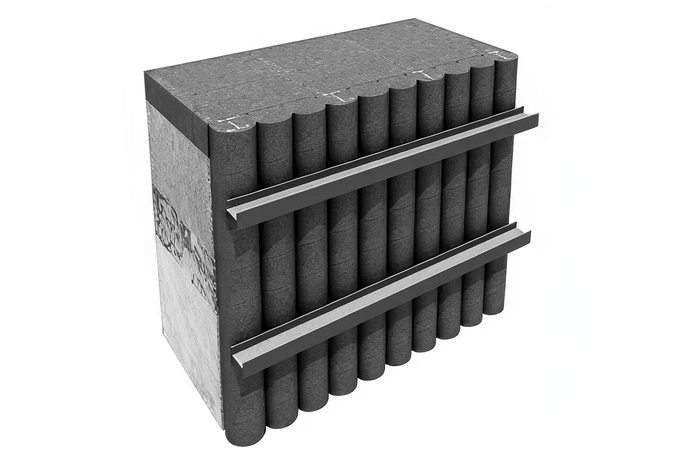

구분	엄지말뚝 + 토류판	주열식 말뚝공법 (C.I.P)	S.C.W (Soil Cement Wall)	Sheet Pile (강널말뚝 공법)	Slurry Wall (지중연속벽 공법)

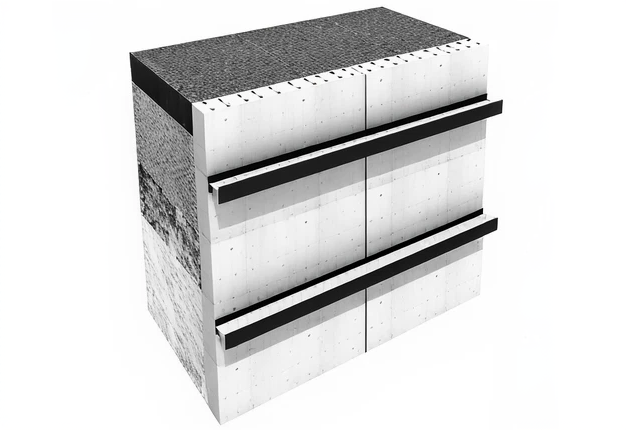

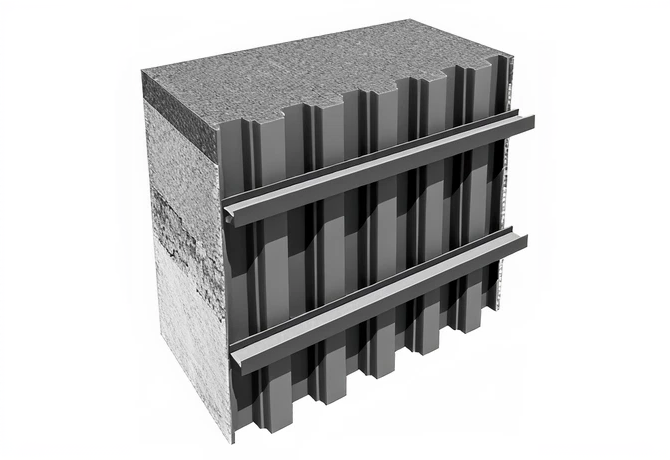

공법 개념도
안정성	별도의 차수 대책을 하지 않을 경우 지하수 유출, 토사 유출로 지반 침하 및 벽체 변형이 큼	토류벽 역할 충분히 가능 안정성 및 지반침하 양호 차수성 보통	연속벽체차수 및 토류벽체 2중 역할 충분히 가능 지반침하 및 안정성 매우 양호 차수성 보통	차수 및 벽체강성이 큼 지반침하 및 안정성 양호 차수성 매우 양호	토류벽 및 외벽구조체로서의 역할 가능 배면부지반의 이완을 극소화 지반침하 및 안정성, 차수성 매우 양호
경제성	토류판 배면 그라우팅이 불필요한 지반 조건에 가장 경제적임 공기 단축	적용 연장이 작은 경우 비교적 경제적 대규모인 경우 일반적으로 비경제적임	적용 연장이 큰 경우는 비교적 경제적 적용 연장이 짧은 경우 비경제적임 공기 단축	적용 연장이 큰 경우는 비교적 경제적 적용 연장이 짧은 경우 비경제적임 공기 단축	지반 조건이 극히 불량일 경우 타공법과 경쟁력 있음 일반적으로 가장 비용이 높음
소요 장비	20TON CRANE, T-4, 소형 항타기	20TON CRANE, 보링기 or T-4, 소형 항타기	1~3축 오거, CRANE, CEMENT SILO, 안정제 PLANT	CRANE, 바이브로해머, 발전기	50TON급 CRANE, 안정제 PLANT
작업장 부지	보통	보통	넓은 부지 필요	보통	넓은 부지 필요
차수 대책	차수 필요 시 별도의 차수보조공법 필요	차수 필요 시 별도의 차수보조공법 필요	차수 필요 시 별도의 차수보조공법 필요	별도의 차수 대책 불필요	별도의 차수 대책 불필요

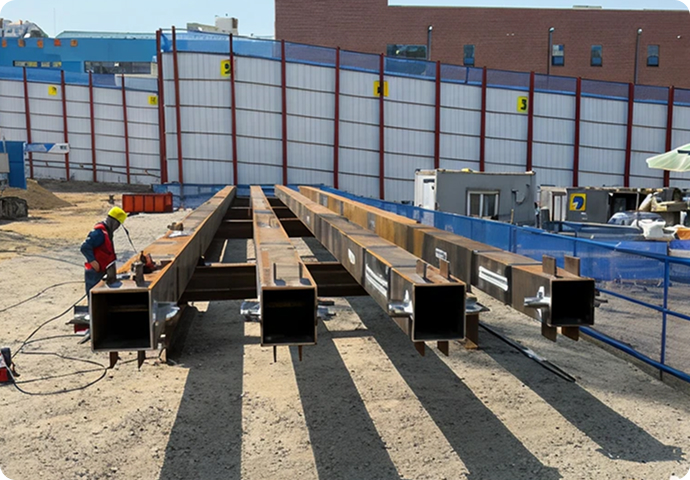

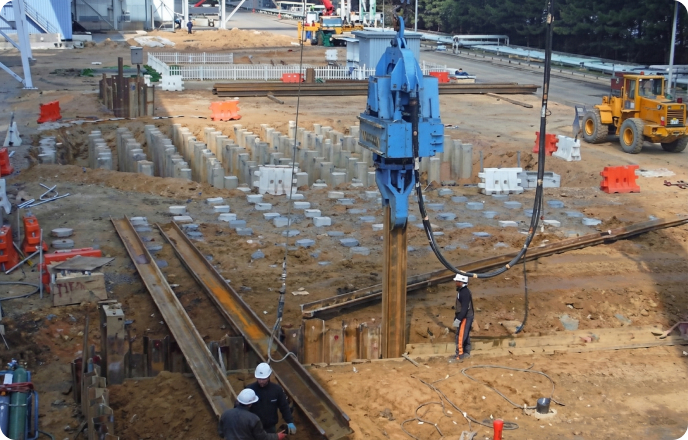

시트파일 시공 순서

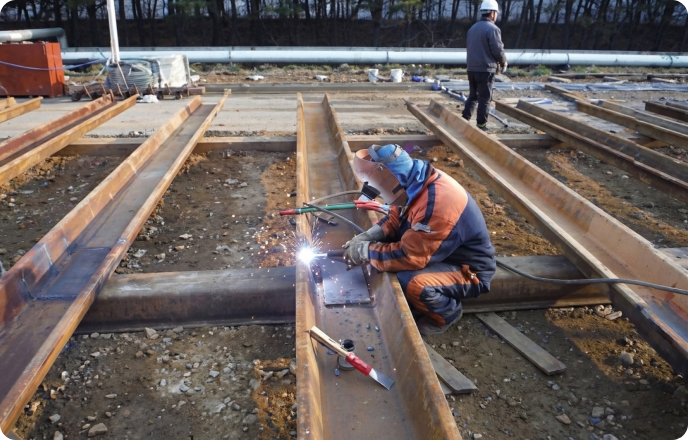

1시트파일 제작

2시트파일 항타 (크레인 + 바이브로 해머)

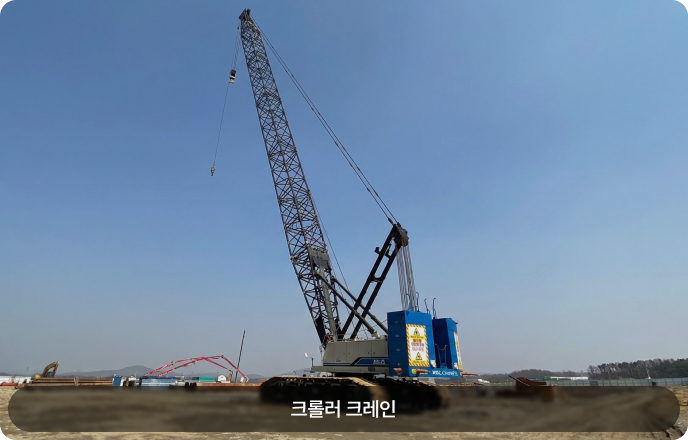

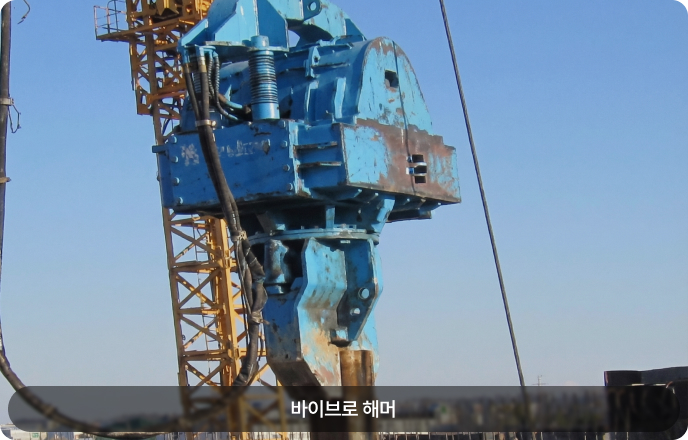

시트파일 시공장비
